Systemy zasilania naziemnego (GPU)
3×200/115V; 400Hz o mocach:
7,5kVA; 15kVA; 30kVA; 45kVA; 60kVA; 90kVA oraz 180kVA
28V DC; prąd znamionowy 600A z możliwością ograniczenia do 300A. Prąd rozruchowy od 1200 do 2400A
Wszystkie GPU oferowane są zarówno w wersji stacjonarnej, montowanej w okolicy płyt postojowych, bądź w hangarze jak również w wersji mobilnej, na wózku przystosowanym do pchania i holowania. GPU na napięcie przemienne o częstotliwości 400Hz wykonywane jest ponadto w wersji podwieszanej pod mostami pasażerskimi.
W zakresie GPU jesteśmy przedstawicielem firm ITW GSE ApS – AXA POWER oraz TDA Lefébure na rynku polskim.
Oferujemy komplet usług począwszy od projektu całego systemu zasilania wraz z doborem specjalistycznego okablowania do dostawy, uruchomienia i szkolenia z obsługi.
ITW GSE (AXA Power) to światowy lider w dziedzinie zasilaczy naziemnych GPU, a TDA Lefébure to uznany producent lotniskowych studzienek serwisowych oraz osprzętu 400 Hz.
W przypadku zainteresowania ofertą prosimy o kontakt.
Wybierz producenta, aby zobaczyć jego produkty. Kliknij produkt, aby zobaczyć opis i kartę katalogową.
Urządzenia zaprojektowane i produkowane przez IT-COM Sp. z o.o.
Zasilacze GPU
Zasilacz POWER-STAGE 28V 50A
Zasilacz naziemny 28 V DC o prądzie 50 A produkcji IT-COM, do zasilania instalacji pokładowej statków powietrznych podczas obsługi na ziemi.

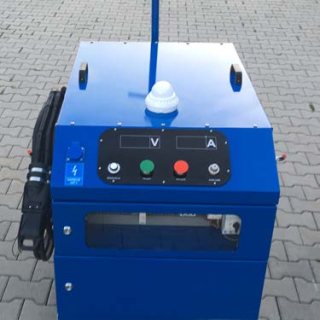

Zasilacz POWER-STAGE 28V 700A
Zasilacz naziemny 28 V DC dużej mocy (700 A) produkcji IT-COM do zasilania samolotów i śmigłowców na ziemi.
Wózki kablowe

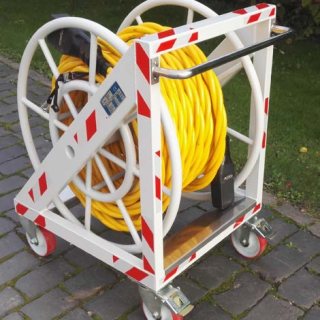

Wózek kablowy POWER-STAGE WB-1 (200V / 400Hz AC)
Mobilny wózek z przewodem zasilającym 200 V / 400 Hz, pełniący rolę przedłużacza między źródłem zasilania a samolotem.

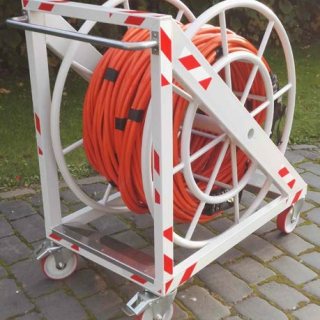

Wózek kablowy POWER-STAGE WB-2 (28V DC)
Mobilny wózek z przewodem zasilającym 28 V DC, pełniący rolę przedłużacza między zasilaczem a statkiem powietrznym.

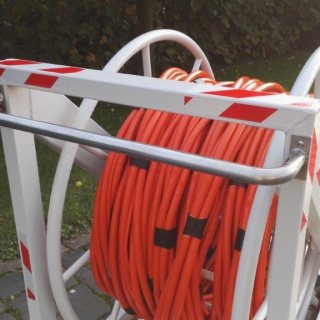

Kable zasilające
Kable zasilające 28 V DC, 270 V DC i 400 Hz – na zamówienie
Kable zasilające wykonujemy na zamówienie – po uzgodnieniu z klientem, według określonych parametrów technicznych i jakościowych (długość, przekrój, typ złączy, rodzaj izolacji).
Dostarczamy również akcesoria i części do kabli oraz wtyki zasilania od 28 V DC po 270 V DC, a także systemy 400 Hz renomowanych producentów.
Zapraszamy do kontaktu e-mailowego: www (at) it-com (dot) pl lub telefonicznego: +48 22 702 32 01.
Sprzęt testowy

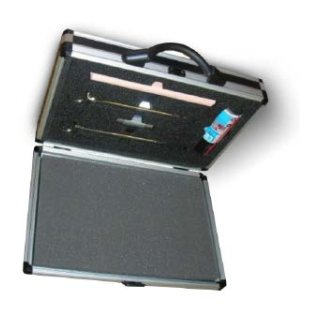

Walizka testowa POWER-STAGE TEST 400Hz
Walizka serwisowa do sprawdzania złączy i kabli zasilających 400 Hz.

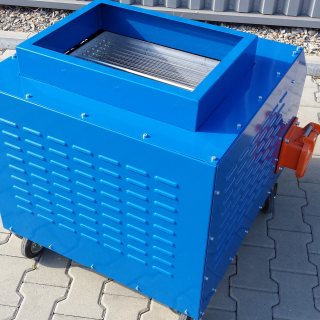

Obciążnice 28 V DC, 270 V DC i 3×200 V / 400 Hz
Posiadamy własne obciążnice (load banki) 28 V DC, 270 V DC oraz 3×200 V / 400 Hz. Wykonujemy testy zasilaczy naziemnych i instalacji zasilających w zakresie prądów od 1 A do 2500 A.
Zapraszamy do kontaktu e-mailowego: www (at) it-com (dot) pl lub telefonicznego: +48 22 702 32 01.
Jesteśmy przedstawicielem firmy ITW GSE ApS na rynku polskim. Poniżej przedstawiamy aktualną ofertę producenta: zasilacze naziemne, klimatyzację samolotów oraz kable i węże. Karty katalogowe producenta są w języku angielskim. W sprawie doboru rozwiązania i oferty prosimy o kontakt.
Zasilacze naziemne GPU 400 Hz / 28 VDC / 270 VDC

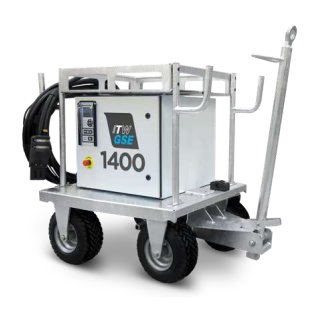

ITW GSE 1400 28 VDC GPU
Kompaktowy, półprzewodnikowy zasilacz 28 VDC w wersji mobilnej (na wózku) lub stacjonarnej. Prąd znamionowy 400–600 A, prąd szczytowy do 1600 lub 2400 A (rozruch silników). Brak części wirujących oznacza minimalne zużycie i wysoką niezawodność, także w trudnych warunkach klimatycznych.

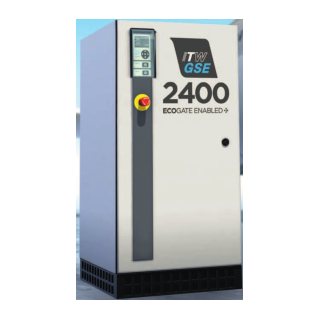

ITW GSE 2400 Compact 400 Hz GPU
Półprzewodnikowy przetwornik częstotliwości 400 Hz do montażu przy stanowisku postojowym, na rękawie lub w hangarze. Do 400% przeciążalności, obsługa wszystkich typów samolotów (w tym A380, A350, B787) oraz zgodność z normą ISO 6858 w zakresie jakości napięcia na wtyczce samolotu.

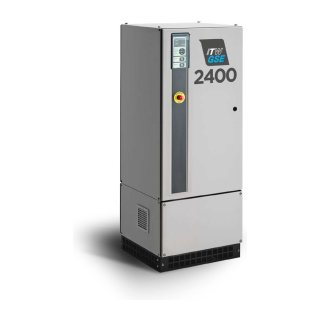

ITW GSE 2400 – 270 VDC, 400 Hz GPU
Wersja wojskowa zasilacza 2400, dostarczająca 270 VDC i 400 Hz dla najnowocześniejszych statków powietrznych, m.in. F-35 i F-22. Modułowa, kompaktowa konstrukcja do montażu przy ścianie oraz wysoka jakość napięcia dzięki systemowi Plug & Play.

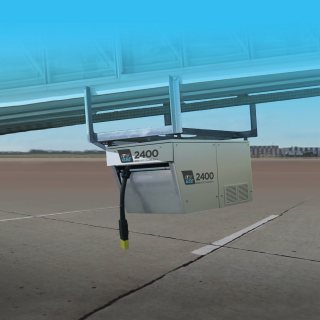

ITW GSE 2400 Power Coil
Zasilacz 400 Hz / 90 kVA i zwijak kabla w jednej obudowie, montowany pod rękawem pasażerskim. Kabel (24 lub 28 m) chowa się całkowicie do obudowy, co chroni go przed uszkodzeniem i utrzymuje porządek na płycie. Sprawdza się przy wszystkich typach rękawów i samolotów.

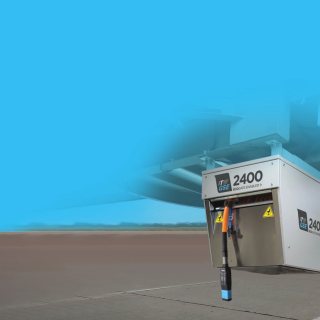

ITW GSE 2400 Cable Retriever
Automatyczny zwijak kabla 400 Hz z kablem symetrycznym o długości 24 m. Wtyczka samolotowa ma diody LED i przyciski sterujące zwijakiem oraz zasilaczem. Współpracuje z dowolnym źródłem 400 Hz, a z zasilaczami ITW GSE tworzy spójny system z jednym panelem obsługi.

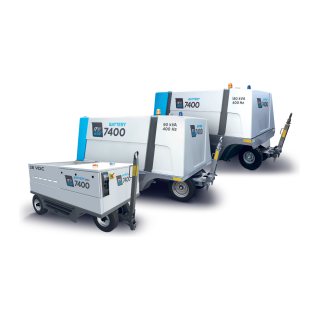

ITW GSE 7400 eGPU
Bateryjny zasilacz 400 Hz dla stanowisk zdalnych, hangarów i bram bez stałej instalacji 400 Hz. Wersje z jednym lub dwoma wyjściami dla samolotów wąsko- i szerokokadłubowych. Zero lokalnych emisji, cicha praca i niskie koszty utrzymania – alternatywa dla agregatów spalinowych.

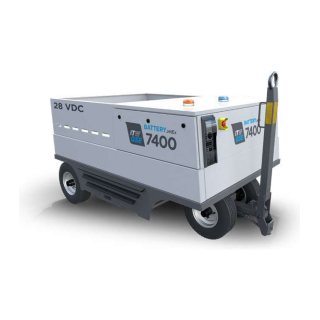

ITW GSE 7400 JetEx 28 VDC eGPU
Bateryjny zasilacz 28 VDC do hangarów i pracy w terenie, przeznaczony m.in. dla Cessna Citation, Beechcraft, Gulfstream, Falcon, ATR 42/72 i Dash 8. Na jednym ładowaniu umożliwia do 100 rozruchów silników; może być ładowany w trakcie zasilania samolotu.

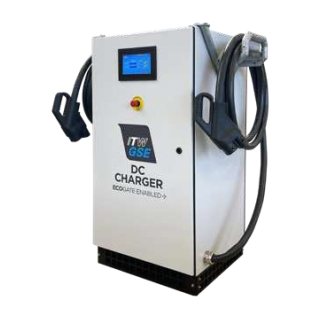

ITW GSE DC Charger
Skalowalna ładowarka DC do elektrycznego sprzętu obsługi naziemnej (eGSE). Wykorzystuje niewykorzystaną moc zasilacza ITW GSE 2400, dzięki czemu pozwala elektryfikować płytę bez rozbudowy infrastruktury energetycznej.

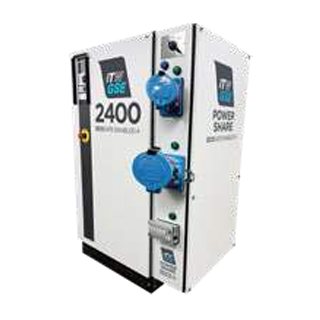

ITW GSE Power Share
Moduł współdzielenia mocy na stanowisku postojowym (system EcoGate). Priorytet zawsze mają GPU i PCA, a nadwyżka mocy z sieci zasila inne urządzenia, np. eGPU czy ładowarki. Pozwala uniknąć kosztownej rozbudowy przyłącza.
Klimatyzacja samolotów PCA

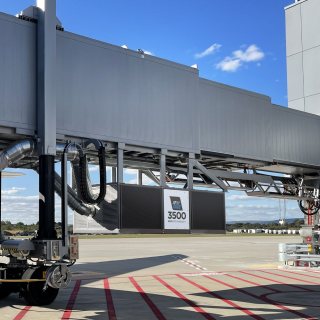

ITW GSE 3500 PCA
Stacjonarna jednostka klimatyzacji samolotów (PCA) z automatycznym rozpoznawaniem typu samolotu przez integrację z VDGS/BMS i płynną regulacją przepływu powietrza. Modułowa budowa – moduły chłodzące wymienia się w ok. 20 minut. Opcjonalne inteligentne zarządzanie mocą (IPM).

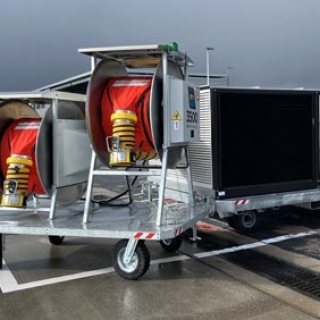

ITW GSE 3500 Mobile PCA
Mobilna jednostka PCA na przyczepie, oparta na technologii 3500 PCA. Zapewnia wydajne chłodzenie samolotów na stanowiskach zdalnych, tymczasowych bramach lub w czasie modernizacji terminalu – bez inwestycji w stałą infrastrukturę.

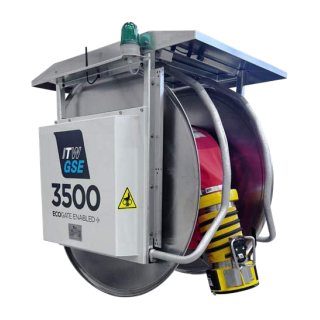

ITW GSE 3500 Air Coil
Automatyczny system zwijania węża PCA z napędem silnikowym i inteligentnym sterowaniem. Ogranicza straty powietrza, skraca obsługę ręczną i współpracuje z wężami SuperHose AirTight i KinkFree. Element systemu EcoGate.
Kable zasilające i akcesoria

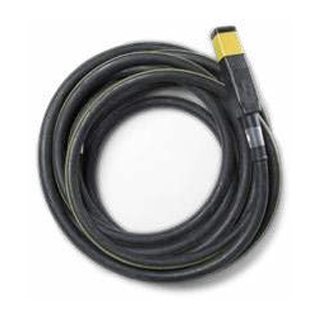

400 Hz Single Jacket Cable Assemblies
Modułowe kable 400 Hz w pojedynczym płaszczu. Złocone styki, wymienne moduły przełączników (3–5 min, bez okablowania) oraz wymienna końcówka stykowa. W porównaniu z kablem wiązkowym zmniejszają asymetrię faz o 97% i spadek napięcia o 35%.

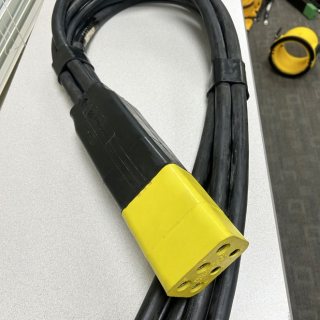

400 Hz Banded Cable Assemblies
Ekonomiczna alternatywa dla kabli w pojedynczym płaszczu. Kompletne zestawy kablowe 400 Hz zgodne ze specyfikacjami C5756, MIL-C-25488 i MIL-C-7974D, dostępne w różnych długościach.

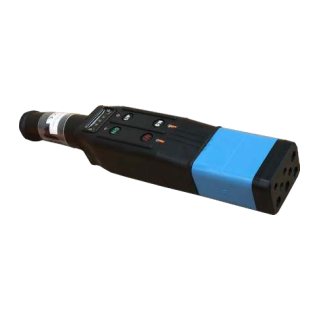

400 Hz Aircraft Cable Assembly
Modułowy, całkowicie wodoszczelny zestaw kabla niskostratnego i złącza 400 Hz (elementy wulkanizowane), przeznaczony m.in. do 2400 Power Coil. Zabezpieczenie „split F pin” zapobiega odjazdowi samolotu od rękawa przy podłączonym kablu.

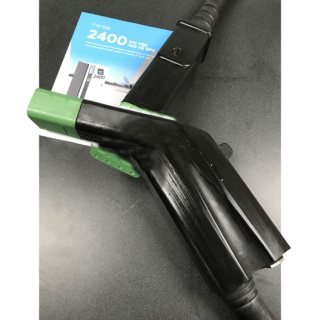

270 VDC Low Inductance Ground Power Cable
Niskoindukcyjny kabel 270 VDC (72 kW) dla F-35 i F-22, przeznaczony do zasilacza ITW GSE 2400 270 VDC. Wymienna końcówka stykowa (3–5 min), opcjonalnie z czujnikiem temperatury Thermgard. Kondensatory w głowicy podtrzymują napięcie blokady przy przeciążeniach do 250%.

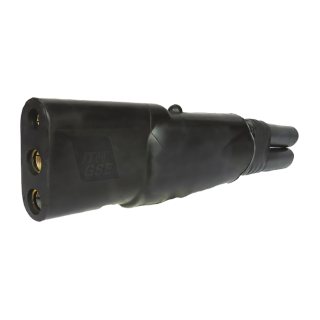

28V DC Banded Cable
Kabel 28 VDC z formowaną głowicą, odporny na trudne warunki płyty lotniska. Zgodny ze specyfikacjami C5756, MIL-C-25488 i MIL-C-7974D. Standardowe długości 30–60 stóp (ok. 9–18 m), przekroje 2/0 i 4/0.

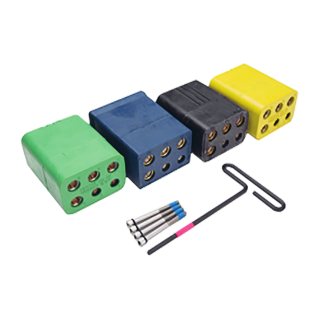

Replacement Contact Sections
Wymienne końcówki stykowe do kabli ITW GSE – zamiast wymieniać cały kabel, wymienia się zużytą końcówkę w ok. 5 minut. Wersje: niebieska, żółta (wysoka widoczność), czarna (heavy duty) i zielona z czujnikiem Thermgard.

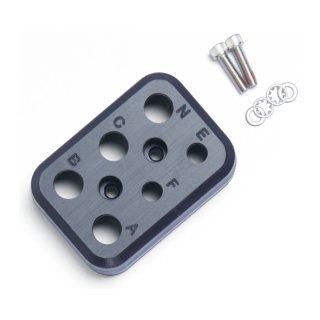

Abrasion Resistant End Cap
Wymienna nakładka ochronna z trwałego kompozytu do końcówek stykowych 400 Hz (żółtych i zielonych), pasująca do wszystkich typów samolotów. Wymiana w 2–3 minuty wydłuża żywotność końcówek i obniża koszty napraw kabli.

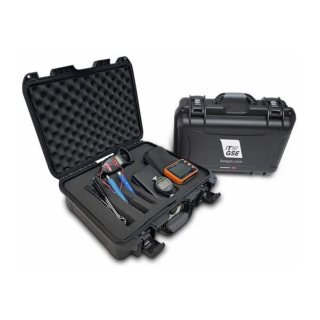

Inspection Test Kit for Cables & Connectors
Kompletny zestaw do kontroli kabli i złączy w walizce z zamkiem: tester złącza samolotowego, sprawdzian pinów, tensometr, termometr na podczerwień, durometr, szczotki do styków oraz dokumentacja SAE i instrukcja krok po kroku.
Węże i akcesoria PCA

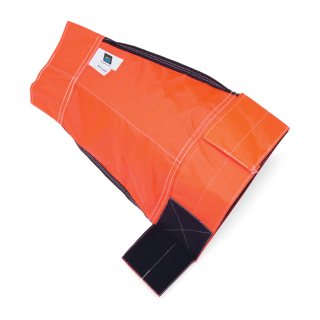

SuperHose
Opatentowany wąż PCA o 50–65% lżejszy od tradycyjnych węży z powłoką PVC i 5 razy bardziej odporny na ścieranie (wąż 18 m waży ok. 16 kg). Wewnętrzna wykładzina z tkanego nylonu, izolacja aluminiowo-polietylenowa.

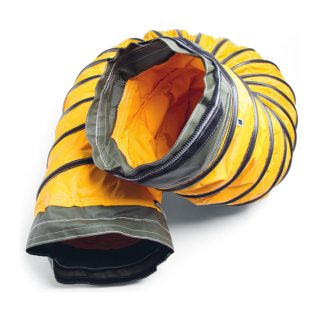

Premium PCA Hose
Izolowany, elastyczny przewód PCA do ogrzewania i klimatyzacji, dwuwarstwowy, z tkaniny powlekanej winylem odpornej na ścieranie. Dostępny także w wersji wzmocnionej drutem (średnice 5–36″, długości 3–40 stóp) oraz z adapterami stożkowymi prostymi lub kątowymi.

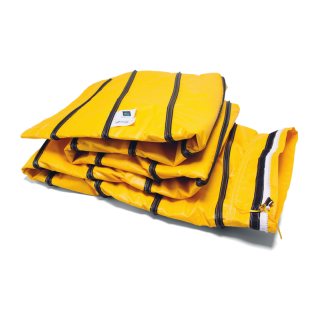

Velcro and Zipper Flat Duct
Płaski, izolowany wąż PCA bez wzmocnienia drutem – po użyciu można go spłaszczyć i zwinąć. Łączenie odcinków na zamek i rzep, średnica 14″, zakres temperatur od -40°C do +52°C, współczynnik R ≥ 8.

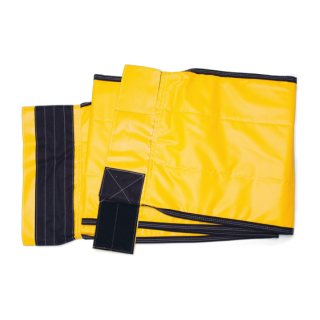

PCA Products Velcro – No Scuff
Płaski wąż PCA łączony na rzep, bez wzmocnienia drutem, łatwy do zwijania i przechowywania. Średnica 14″, zakres temperatur od -40°C do +52°C, współczynnik R ≥ 8. Dostępny również w wersji wzmocnionej drutem.

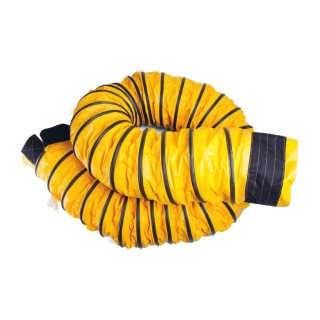

PCA Wire Wound Duct Velcro and Zipper
Izolowany wąż PCA wzmocniony drutem, bardzo elastyczny i trwały. Łączenie odcinków na zamek i rzep, średnica 14″, zakres temperatur od -40°C do +52°C, współczynnik R ≥ 8, paski chroniące przed ścieraniem w standardzie.

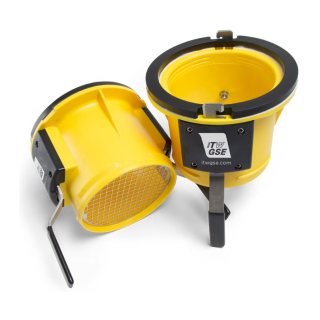

Nylon PCA Connector
Opatentowane złącze PCA JB730 z nylonowego kompozytu, z uszczelką zatrzaskową wymienianą w terenie w kilka minut. Odporne na UV, paliwa, chemikalia i rozpuszczalniki; do ogrzewania i klimatyzacji.

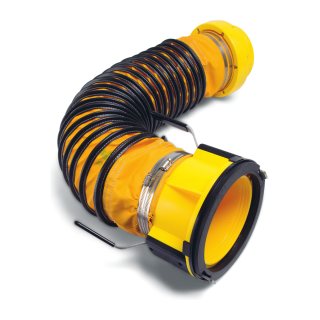

Swivel Aircraft Adapter
Opatentowany adapter obrotowy 360° JB360 między wężem PCA a samolotem. Kompensuje skręcenia i załamania węża, zapewnia maksymalny przepływ powietrza i odciąża obsługę. Dostępne długości 13″, 48″ i 96″.

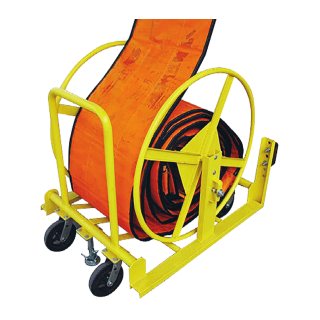

Flat Duct Reel Cart
Wózek bębnowy do przechowywania płaskiego węża PCA na płycie. Usuwa przeszkody z płyty, ogranicza zużycie węży i złączy. Wyposażony w hamulce, w żółtym kolorze bezpieczeństwa; dostępny w różnych konfiguracjach.

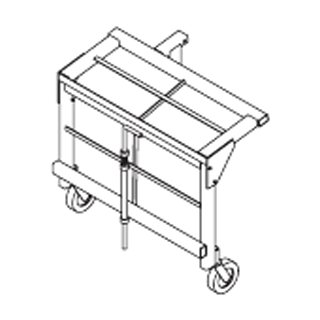

Yoke Assembly
Wspornik do montażu 1–3 wózków bębnowych z wężem PCA pod rękawem pasażerskim lub jako konstrukcja wolnostojąca. Wersje z jednym lub dwoma bębnami, montaż czołowy lub boczny, opcjonalnie wydłużone ramię.
Studzienki lotniskowe (pity), złącza i sprzęt testowy 400 Hz francuskiego producenta TDA Lefébure. Karty katalogowe producenta są w języku angielskim.
Studzienki lotniskowe (pity)

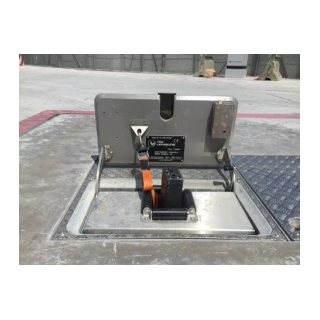

B-Pit
Studzienka przy stanowisku postojowym udostępniająca zasilanie 400 Hz lub gniazdo 50 Hz (do 250 A); może też mieścić kable 28 V DC, uziemienie, RJ45 i sprężone powietrze. Wymiary 700 × 700 mm, klasa obciążenia EN 124 F900 (90 t).

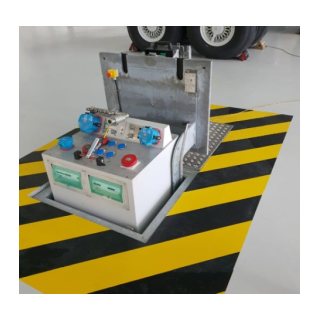

Flex-Pit
Wielofunkcyjna studzienka do hangarów obsługowych: system „Pop Out” wysuwa kable i gniazda 50 cm nad posadzkę. Mieści m.in. kable 400 Hz i 28 V DC, uziemienie, dane i sprężone powietrze. Wymiary 1810 × 990 mm, klasa F900.

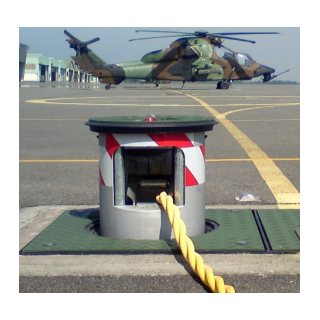

Pop-Out Pit (BRN 400)
Studzienka na kable 400 Hz dla stanowisk zdalnych, zlicowana z płytą po zamknięciu. Podnoszenie wspomagane przeciwwagą, szczelność na wodę i piasek, oświetlenie wewnętrzne i wysuwana skrzynka elektryczna ułatwiająca serwis.

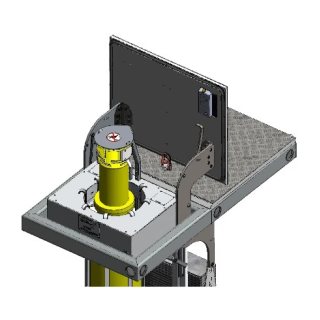

PCA Pit
Podziemna studzienka na wąż klimatyzacji PCA 14″ z wysuwanym prowadnikiem, który podaje złącze samolotowe na wysokość ręki. Otwieranie wspomagane przeciwwagą, stopień szczelności IP55, materiały odporne na korozję.

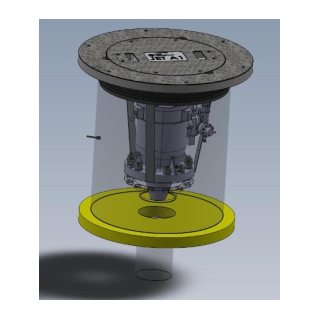

Fuel Pit
Studzienka paliwowa do tankowania samolotów z instalacji hydrantowej: skrzynia ze stali nierdzewnej, pokrywa aluminiowa, średnica wewnętrzna 19″, zgodność z EN 124 F900 i API 1584.
Złącza, zwijaki i sprzęt testowy 400 Hz

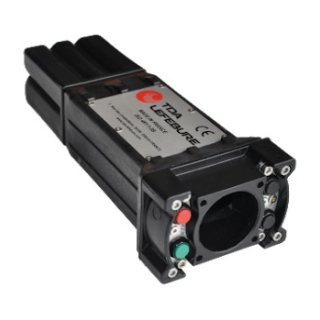

PR400
Złącze samolotowe 400 Hz zgodne z ISO 461-1: 450 A ciągle, 115/200 V, stopień ochrony IP67, lekka aluminiowa konstrukcja z wymiennymi diodami, przełącznikami i końcówką.

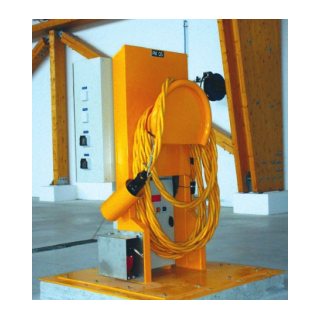

LOV 400
Ręczny zwijak kabla zasilającego samolot (do 25 m) do hangarów i płyt, gdzie nie ma instalacji podziemnej. Opcjonalnie wersja podwójna 400 Hz + 28 V DC i zwijak kabla uziemiającego.

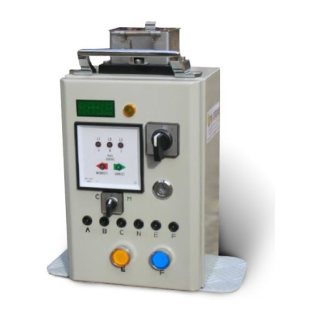

BC 400
Skrzynka kontrolna 400 Hz dla służb technicznych lotnisk i baz: w kilka sekund sprawdza napięcia faz, kolejność faz oraz funkcje styków E i F złącza samolotowego.

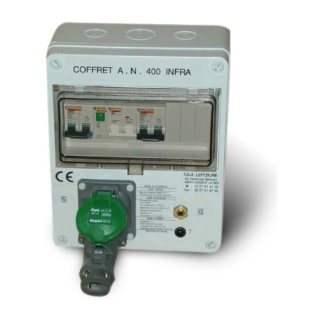

AN 400 INFRA
Skrzynka zabezpieczająca do warsztatów awioniki, chroniąca personel przed porażeniem i sprzęt przed przetężeniem podczas testów z zasilaniem 400 Hz (gniazdo 16 A, 115/200 V).
Jesteśmy przedstawicielem firmy LPA Connection Systems (Saffron Walden, Wielka Brytania) na rynku polskim. LPA projektuje i produkuje złącza oraz wiązki zasilania naziemnego 400 Hz i 28 VDC dla lotnictwa – seria Plane Power zgodna z ISO 461. Firma ma certyfikaty ISO 9001, ISO 14001 i AS 9100, a jej rozwiązania stosują m.in. porty lotnicze Heathrow i Gatwick. Karty katalogowe producenta są w języku angielskim. W sprawie doboru i oferty prosimy o kontakt.
Złącza lotnicze 400 Hz i 28 VDC (Plane Power)
P400 – złącze 400 Hz ze stałym noskiem
Ekonomiczne złącze 115/200 V 400 Hz do zasilania samolotu. Srebrzone miedziane styki, szczelność IP66/IP67 bez zalewania, obudowa z odpornych na uderzenia i chemikalia tworzyw, wymienna rękojeść z odciążką. Pasuje do kabli kompozytowych i jednożyłowych.
PD400 – złącze 400 Hz z odłączanym noskiem
Złącze 400 Hz z wymiennym noskiem – przednie styki mocy i sterowania oraz izolator wymienia się bez demontażu całego złącza. IP66/IP67, konfiguracja według wymagań klienta.
PDS400 – złącze 400 Hz z przyciskami i LED
Najnowsze złącze serii Plane Power: odłączany nosek, przyciski sterujące i sygnalizacja LED (wymienne), szczelność IP67. W pełni konfigurowalne.
P28 – złącze 28 VDC
Złącze 28 VDC (3-biegunowe) do zasilania samolotu z GPU: 450 A ciągłe, 1500 A przez 1 minutę, IP66/IP67, wymiary i parametry wg ISO 461-1/2. Następca wycofanych złączy Type M1/M3.
Złącza panelowe, kołnierzowe i łączniki
PFR400 – gniazdo kołnierzowe 400 Hz
Solidne i ekonomiczne łączenie kabli zasilania 400 Hz. Interfejs zgodny z ISO 461, gwinty M8 (moc) i M6 (E, F) pod standardowe końcówki, 450 A, niski profil, uszczelka w komplecie.
PPM400 – złącze panelowe 400 Hz
Bezpieczne wyprowadzenie kabla z obudowy (np. zasilacza GPU). IP66/IP67 po połączeniu, styki mocy srebrzone, sterujące złocone, do 24 styków sterujących, opcjonalna osłona.
PJS400 – tuleja łącząca 400 Hz
Łączy kabel kompozytowy z elastycznym kablem wielożyłowym – idealna do zwijaczy i retrieverów kabli. 450 A, przeciążenie 1500 A przez 1 min, IP66/IP67.
Wtyki i gniazda kołnierzowe 400 Hz i 28 VDC
Type 18 (wtyk) i Type 10 (gniazdo) 400 Hz oraz Type 19 i Type 16 dla 28 VDC. Obudowa z odlewu aluminium malowana proszkowo, IP54, 450 A ciągłe / 1500 A przez 1 min, wnętrze wg ISO 461.
Kable i nośniki kabli (Krokodyl)
Wiązki kablowe 400 Hz i 28 VDC
Wiązki Extension Harness, Power Harness i Dual Harness – kabel kompozytowy albo 3 lub 5 kabli jednożyłowych, długość według zamówienia, złącza IP66/IP67, próba napięciowa 4000 V, opcjonalna smycz.
Plane Power Crocodile – nośnik kabli (Krokodyl)
Najszybszy sposób doprowadzenia zasilania z GPU do samolotu. Lekki, przegubowe połączenia ramion dopasowują się do nierówności płyty, długości 6, 12, 18, 24 i 30 m, szybka wymiana wiązki w koszu.
Crocodile Cable Carrier – nośnik kabli
Nośnik chroniący kable 400 Hz lub 28 VDC na płycie postojowej: 6–30 m (co 6 m), 1, 2 lub 4 wyjścia zasilania, wersja lewa lub prawa, obsługa przez jedną osobę.
Akcesoria i serwis
Smycz odciążająca (Harness Lanyard)
Odciąża gniazdo samolotu od ciężaru wiązki kablowej. Haki plastikowy i stalowy (pasuje do wszystkich typów samolotów), trudnopalna taśma 1,1 m.
Zestaw testowy styków samolotowych
Kontrola gniazd 400 Hz i 28 VDC bezpośrednio na płycie: sprawdziany tulejek mocy i sterowania, sprawdzian GO/NO-GO, siłomierz, szczotki. W walizce z instrukcją.
Zestaw montażowy gniazd
Narzędzia do obsługi styków złączy Plane Power (PDS400, PD400, P400, P28): narzędzia montażowe, klucz dynamometryczny, smary kontaktowe i uszczelniające. W torbie z instrukcją.
